El sensor de combustible ultrasónico se utiliza para monitorear el nivel de combustible conectándolo con un rastreador GPS o un limitador de velocidad GPS o cualquier otro dispositivo de comunicación basado en Internet.
UniGuard ofrece un sensor ultrasónico de nivel de combustible con alta precisión y rendimiento estable.
Teoría de trabajo:
Conéctese con el rastreador GPS para monitorear el consumo de combustible en tiempo real en línea mediante web y aplicación.
Ventajas:
1 ultrasonido súper alto, sin necesidad de romper el tanque.
2 El rango máximo de medida es 5M
3 Amplio voltaje de trabajo de 5V/12 a 48V.
4 salidas RS232/RS485
5 salida de señal estable, algoritmo preciso
6 Alta precisión de hasta 0,1 mm
Especificaciones
|
Especificaciones |
Descripción |
Observación |
|
Instalación |
Fondo del tanque () |
Utilice pegamento y soporte. |
|
Tensión de trabajo |
CC12-48V |
|
|
Corriente de trabajo |
≤ 25mA |
|
|
Rango de medida |
5 a 150 cm |
Por defecto. Ajustable. |
|
Medir la precisión |
≤5mm |
|
|
Resolución de medida |
0,1 mm |
|
|
Certificación Ex |
Exia IICT6 |
|
|
Temperatura de trabajo |
-40 a 70°C |
|
|
Temperatura de almacenamiento |
-45 a 75°C |
|
|
Interfaz |
RS232/RS485 |
|
|
Velocidad en baudios de la interfaz |
9600 bits/s |
Ajustable. Cable de 8M. |
|
Definición de cable |
Negro-GND, rojo-alimentación Amarillo-TX/B, RX/B-dispositivo de conexión. Dispositivo de conexión Green-RX/A, TX/A |
|
Paquete

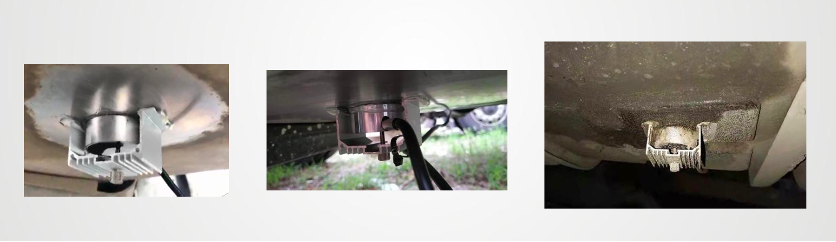

Imagen de instalación
Proceso de instalación
1 Encuentre un lugar adecuado para instalar el sensor. Limpie el lugar de instalación con papel abrasivo.
2 Conecte la pantalla con el cabezal del sensor, use el banco de energía para alimentar la pantalla.
- Ponga un poco de agua en la cabeza y coloque la cabeza en el lugar. La pantalla mostrará la altura actual del combustible. Compare la altura mostrada con la altura real. Si la altura es la correcta, significa que este lugar es el lugar de instalación correcto.
- Utilice pegamento para instalar el sensor y también instale el soporte. Asegúrese de que la pantalla todavía esté conectada para garantizar que la instalación sea correcta.
Solicitud
1 Monitoreo del consumo de combustible del vehículo
Controle el consumo de combustible del vehículo todo el tiempo y el sensor no romperá el tanque del vehículo.
2 Monitoreo de combustible de camiones cisterna
Monitoree activamente en línea el combustible transportado en camión cisterna, para evitar el robo de combustible.
3 Monitoreo de líquidos químicos
Sin abrir el recipiente del químico para saber cuánto líquido queda.
Problemas a resolver
1 Consumo anormal de combustible, incluido robo de combustible, mal comportamiento de conducción
2 Fraude en el reabastecimiento de combustible, que incluye menos adición de combustible, fraude en la adición de combustible
